電解液對(duì)極片的浸潤(rùn)，涉及到固、液、氣三相接觸的內(nèi)容。當(dāng)把電解液注入電池殼內(nèi)時(shí)，首先電解液要排出殼內(nèi)的空氣，之后電解液會(huì)附著在正負(fù)極活物質(zhì)的表面，有的電解液會(huì)通過(guò)卷芯的隔膜進(jìn)入正極-隔膜-負(fù)極之間。隨著時(shí)間的延續(xù)，會(huì)出現(xiàn)電解液浸潤(rùn)極片、隔膜內(nèi)電解液反向浸潤(rùn)極片的現(xiàn)象，當(dāng)靜置時(shí)間長(zhǎng)到一定程度時(shí)，在表面張力的作用下，對(duì)極片的浸潤(rùn)就達(dá)到一個(gè)平衡的狀態(tài)。

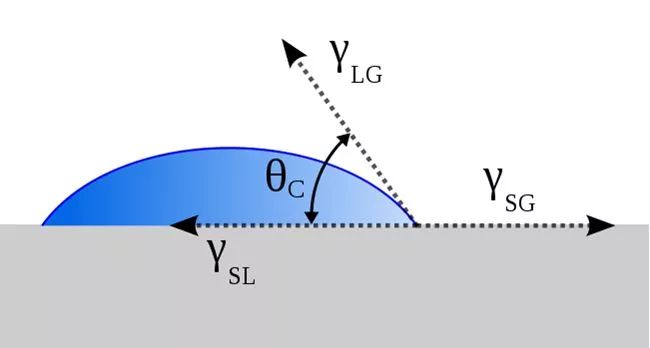

　　在這個(gè)過(guò)程中，會(huì)涉及到物理化學(xué)中的一個(gè)概念“接觸角”（潤(rùn)濕角）。如下圖所示，圖中藍(lán)色區(qū)域代表液體，灰色區(qū)域代表固體界面。那么藍(lán)色與灰色接觸的區(qū)域則是固液相接觸界面，液體的切線與固體界面交叉的位置形成了一個(gè)角度θ，其中接觸角θ越小說(shuō)明電解液對(duì)極片或隔膜的浸潤(rùn)性越好。

　　但是，在實(shí)際的操作過(guò)程中，往往無(wú)法把握電解液對(duì)極片的浸潤(rùn)效果，根據(jù)上面提到的電解液浸潤(rùn)的原理，我們可以從以下幾點(diǎn)來(lái)想辦法提高電解液對(duì)極片的浸潤(rùn)效果：

　　（1）改善注液工藝

　　改善注液工藝是最常規(guī)的一種辦法，從注液效率、注液條件、靜置時(shí)間、注液方式等方面可以有效改善電解液的浸潤(rùn)效果。

　　在真空條件下注液，不僅有利于電芯內(nèi)氣體的排出，還能夠減少氣體對(duì)電解液注入的阻力，有助于電解液對(duì)極片的浸潤(rùn)。其原理是抽真空注液可以減少固-氣-液三相界面的存在氣相阻力，讓電解液與極片直接接觸，減少了浸潤(rùn)時(shí)間。

　　通過(guò)延長(zhǎng)真空下靜置的時(shí)間，可以保證電解液充分浸潤(rùn)極片。注液之后，隨著靜置時(shí)間延長(zhǎng)，電極液與極片的潤(rùn)濕角逐漸減小，潤(rùn)濕半徑逐漸增大，最終達(dá)到良好的浸潤(rùn)效果。

　　為了避免電解液對(duì)隔膜、極片浸潤(rùn)不充分的現(xiàn)象，可以分批次注入電解液，便于電解液對(duì)極片充分浸潤(rùn)，此種操作方式從原理來(lái)講就是提高固液接觸幾率，擴(kuò)大接觸面積，在電解液量不變的情況下，可以縮短浸潤(rùn)時(shí)間。

　　（2）改善卷芯工藝

　　電解液浸潤(rùn)效果與電極材料顆粒性質(zhì)、極片壓實(shí)密度、卷芯松緊度等不無(wú)關(guān)系。不同形貌、粒徑的正負(fù)極活物質(zhì)、導(dǎo)電劑，電解液對(duì)極片的浸潤(rùn)效果明顯不同，原材料的粒徑越大，越接近于球形，其電解液滲透速率越大，浸潤(rùn)時(shí)間越短。當(dāng)極片的壓實(shí)密度過(guò)大時(shí)，極片內(nèi)孔隙率降低，不利于電解液對(duì)極片的浸潤(rùn)，需要調(diào)節(jié)適當(dāng)?shù)膲簩?shí)密度，在保證電池低阻抗的條件下，滿足電解液的浸潤(rùn)程度。同樣，電芯堆疊或者卷繞的松緊度也會(huì)影響電解液的浸潤(rùn)。

　　卷繞較松時(shí)，正極-隔膜-負(fù)極之間的孔隙較大，積存的電解液量就較多，造成了部分地方富集和某些地方的缺乏，這樣無(wú)疑對(duì)電池的性能影響很大。當(dāng)卷繞較緊時(shí)，又會(huì)影響電解液的浸潤(rùn)速度和效率，也是不足取的。

　　（3）添加電解液浸潤(rùn)劑

　　通常采用的電解液為有機(jī)溶劑，極片為無(wú)機(jī)材料，吸收電解液的能力較弱。在電解液中加入外加劑也能夠改善電解液的浸潤(rùn)。劉方方等采用了一種氟醚材料作為電解液的添加劑，試驗(yàn)結(jié)果表明電解液中加入少量的浸潤(rùn)劑可以有效縮短電池注液時(shí)間，并明顯提高電池的循環(huán)性能，但是需要注意的是當(dāng)浸潤(rùn)劑添加量達(dá)到1%時(shí)，則會(huì)對(duì)循環(huán)性能有負(fù)面影響。

　　浸潤(rùn)劑的實(shí)質(zhì)是表面活性劑，此類(lèi)浸潤(rùn)劑具有高表面活性、高耐熱穩(wěn)定性、低可燃性和高化學(xué)穩(wěn)定性等優(yōu)點(diǎn)，在電解液中添加浸潤(rùn)劑后能夠降低液體的表面張力，提高電解液對(duì)極片的潤(rùn)濕能力和滲透能力，從而提高電池的電化學(xué)性能。

　　通過(guò)以上的幾種辦法，可以有效改善電解液對(duì)極片的浸潤(rùn)效果。縮短浸潤(rùn)時(shí)間，可以節(jié)約生產(chǎn)成本，提高浸潤(rùn)效果，可以降低電池界面阻抗，提高活物質(zhì)的利用效率，進(jìn)而提升電池容量、改善放電倍率特性。
