鋰金屬具有高達3860mAh/g的比容量和低至-3.04V(相對標準氫電極)氧化還原電位。因而可充電鋰金屬電池成為了最具發展?jié)摿Φ母吣芏纬潆婋姵伢w系之一。但鋰枝晶問題嚴重困擾鋰金屬電池的發展，失控生長的鋰枝晶可以快速降低電池的性能，縮短電池使用壽命，甚至刺穿電極之間的膜，引發電池短路等安全問題。

因此，如何在大的電流密度、大的能量密度、長周期循環的條件下，實現對鋰枝晶生長的有效抑制就成為問題關鍵。有鑒于此，日本產業技術綜合研究所的柏松延博士、孫洋博士和南京大學周豪慎教授發展了一種新型的MOF基電解質，能在大電流高容量下抑制鋰枝晶的生長。

研究亮點：

1.MOF基電解質在大電流密度、大能量密度、長周期循環下，實現對鋰枝晶生長的有效抑制。

2.通過計算，證明了MOF結構對TFSI?離子的有效調控以及實現均勻的Li+離子傳輸。

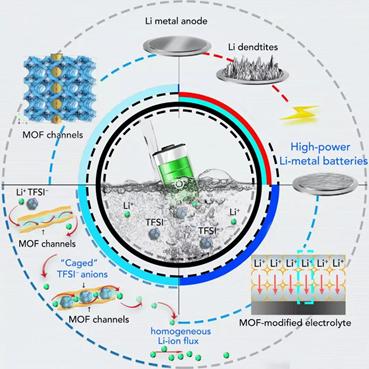

TOC圖

MOF基電解質是利用MOF(HKUST-1)的有序超微孔結構作為離子篩，在普通電解液(1MLiTFSIDOL/DME)中實現對陰陽離子傳輸?shù)挠行д{(diào)控，并表現出高離子遷移系數和高離子電導率。相對于陰陽離子在普通電液里的無序傳輸并造成不均勻的鋰沉積，MOF結構可以提供高效的離子通道，選擇性地減緩TFSI?正離子在其中的通過，從而達到均勻的鋰離子傳輸效果，實現均相的鋰沉積。

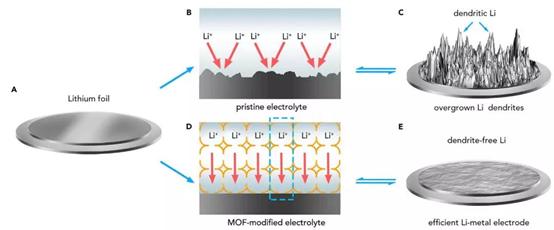

圖1抑制鋰枝晶生長的示意圖

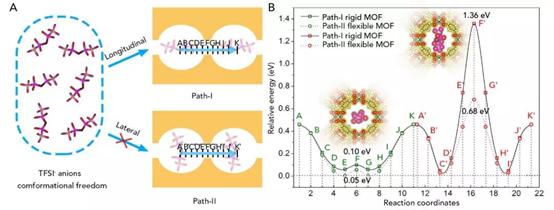

為了闡明MOF孔道對陰陽離子傳輸起作用的機制，研究人員做了一系列理論計算。通過密度泛函理論(DFT)計算在兩種極端情況下，TFSI?正離子在水平(Path-I)或垂直(Path-II)情況下通過MOF孔道中的能量壁壘。在MOF框架處于剛性或者弛豫的的狀態下，他們之間(F點和F’點)的能壘差分別達到了1.26eV和0.63eV。相關計算說明了MOF孔道的空間限制對TFSI?正離子在通道中的傳輸起到了選擇性延緩作用。

圖2DFT計算TFSI?在MOF孔洞中傳輸?shù)哪芰勘趬?br/>

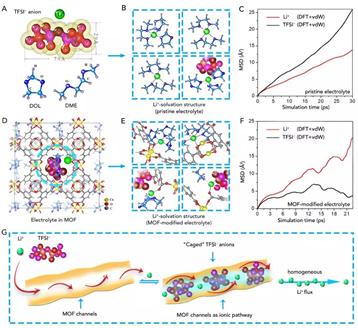

分子動力學模擬(MD)的結果證明MOF結構可以通過對TFSI?陰離子的有效調控來實現均勻的Li+離子傳輸。在普通電液中(1MLiTFSIDOL/DME)，由于溶劑化過程，TFSI?陰離子的均方位移比溶劑化的Li+離子更快。而在MOF基電解質中，MOF孔道會延緩TFSI?陰離子在其中的通過，使得Li+離子的均方位移擴散得更快。

圖3Li+和TFSI-在普通DOL/DME電解液和MOF基電解質中的分子動力學模擬

相對于陰陽離子在普通電液里的無序傳輸并造成不均勻的鋰沉積，MOF結構可以提供高效的離子通道，選擇性地延緩TFSI?正離子在其中的通過，從而達到均勻的鋰離子傳輸效果，實現均相的鋰沉積。

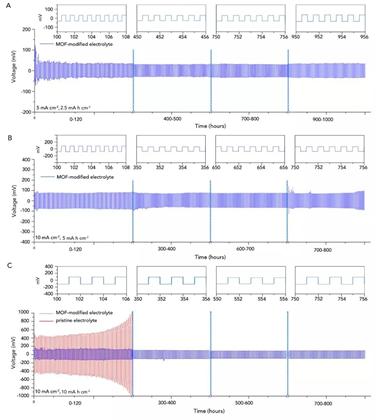

對稱電池測試分別在大電流密度(5mA/cm2，10mA/cm2和10mA/cm2)情況下進行，其相對應的能量密度為(2.5mAh/cm2，5mAh/cm2和10mAh/cm2)對稱電池可以在長循環時間，至少超過800小時內未出現明顯短路跡象。

圖4MOF基電解質在對稱電池中的性能表現

通過SEM觀測鋰枝晶在循環完后的鋰金屬負極中的生長情況。使用傳統電解液的對稱電池，在10mAh/cm2和10mAh/cm2條件下，120小時后電池出現短路。鋰金屬負極表面生長有大量長達10μm的鋰枝晶刺穿隔膜造成短路。而在使用MOF基電解質的對稱電池里，鋰枝晶的生長情況受到了明顯地抑制。在三種大的電流密度條件下情況下，均無明顯的鋰枝晶生長情況。

圖5鋰金屬電極在不同電流密度下的表面形貌變化

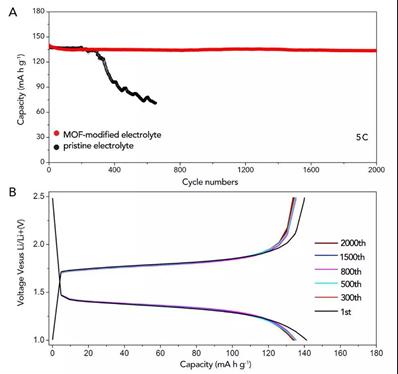

使用鈦酸鋰做電極材料，驗證了在大電流條件下，使用MOF基電解質的鋰金屬電池，亦可以表現出穩定的長循環性能。在電流密度達到7mA/cm2的情況下，鈦酸鋰-鋰金屬電池在循環2000圈后，只有7mAh/cm2的容量損失。每圈的容量損失率低至0.0025%。

圖6MOF基電解質在鋰金屬電池中的電化學性能測試

總之，該研究首次報道了MOF基電解質在鋰負極保護中的作用，對鋰金屬電池的進一步發展有重要意義。此外，該研究也展示了MOF的超微孔結構在電池體系中的應用潛力。

參考文獻：

BaiS,SunY,YiJ,etal.High-PowerLi-MetalAnodeEnabledbyMetal-OrganicFrameworkModifiedElectrolyte[J].Joule,2018.

DOI:10.1016/j.joule.2018.07.010
